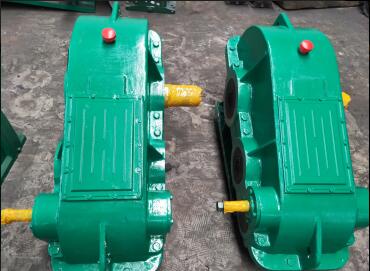

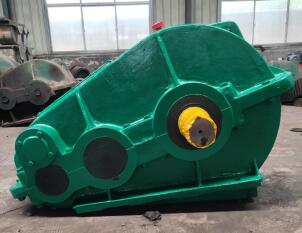

ZQD1000+250型大速比減速機
ZQD型圓柱齒輪減速機是在ZQ型減速機的基礎上增加一級高速級成為三級減速機,擴大了減速成機的傳動比。

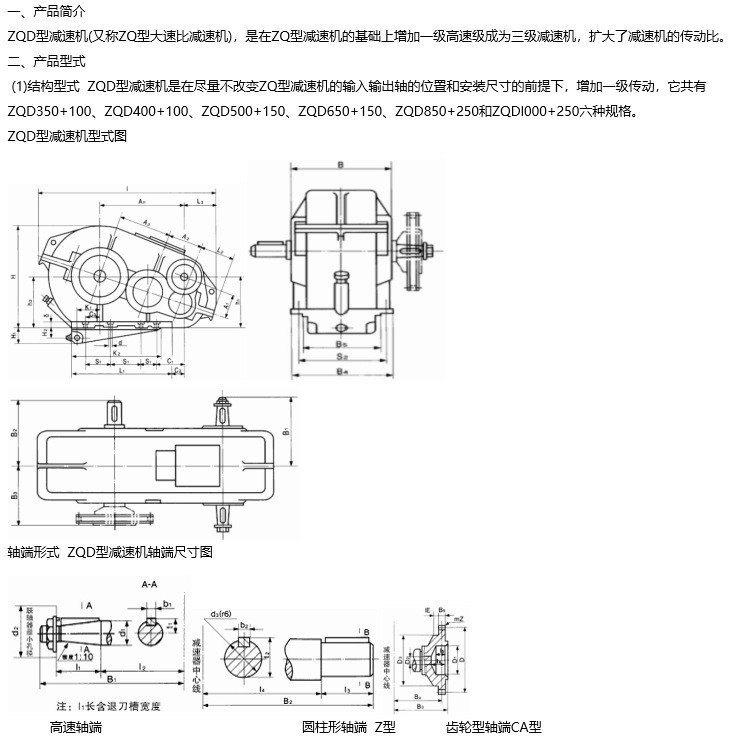

ZQD型減速機是在盡量不改變ZQ型減速機的輸入輸出軸的位置和安裝尺寸的前提下,增加一高速級稱為三級傳動,增加的高速級在上方。
ZQD1000+250減速機大傳動比減速機ZQD型大傳動比圓柱齒輪減速機共有ZQD350 100、ZQD400 100、ZQD650 150、ZQD850 250和ZQD1000 250六種規格。

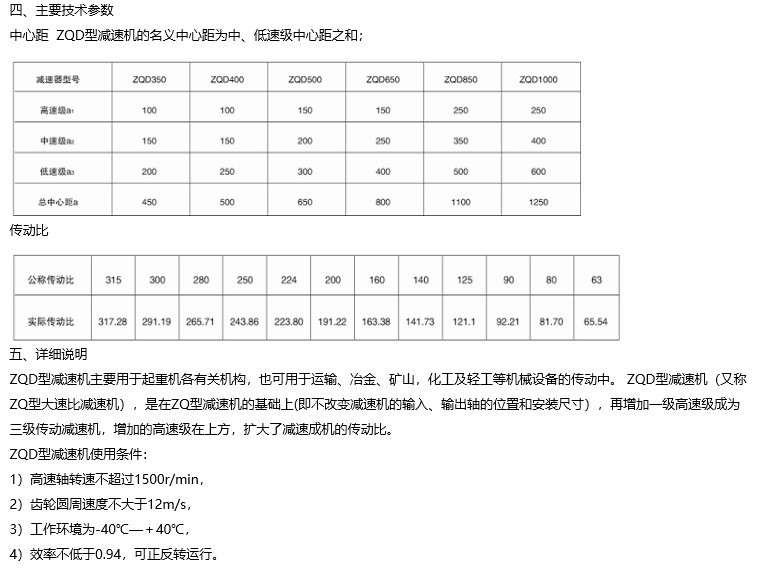

中心距 ZQD型減速器的名義中心距為中、低速級中心距之和。見下表
減速機型號 | ZQD350 | ZQD400 | ZQD500 | ZQD650 | ZQD850 | ZQD1000 |
高速級a1 | 100 | 150 | 150 | 150 | 250 | 250 |
中速級a2 | 150 | 200 | 200 | 250 | 350 | 400 |
低速級a3 | 200 | 250 | 300 | 400 | 500 | 600 |
總中心距 | 450 | 500 | 650 | 800 | 1100 | 1250 |
ZQD減速機ZQD減速機性能特點:
(1)齒輪均采用優質合金鋼經滲碳、淬火而成,齒面硬度達54-62HRC。
(2)中心距,公稱傳動比等主要參數均經優化設計,主要零、部件互換性好。
(3)一般采用油池潤滑,自然冷卻,當熱功率不能滿足時,可采用循環油潤滑或風扇.冷卻盤管冷卻。
(4)體積小、重量輕、精度高、承載能力大、效率高,壽命長,可靠性高、傳動平穩、噪聲低
