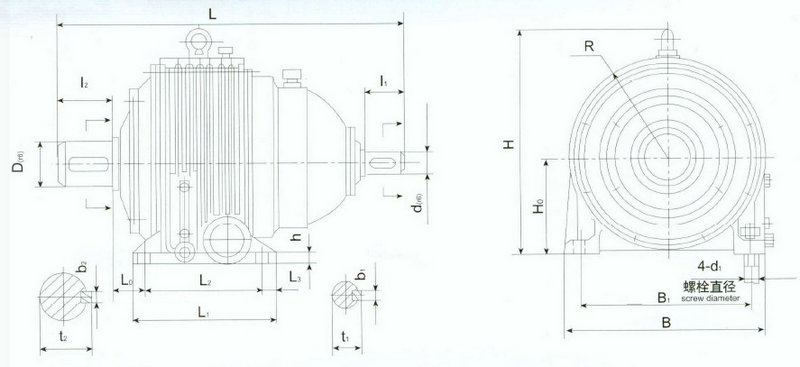

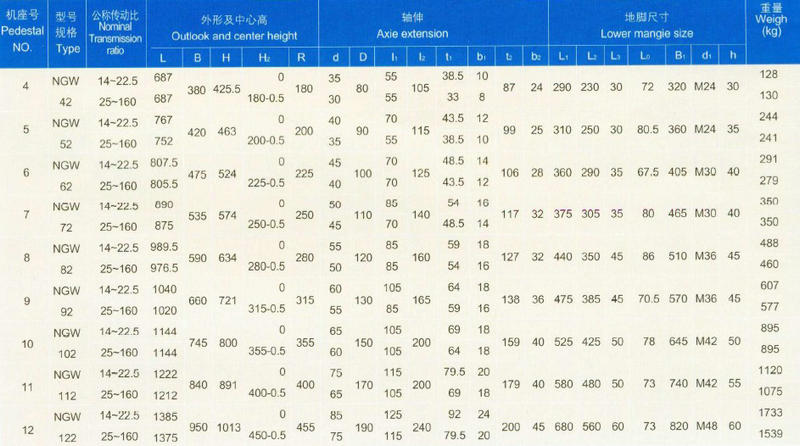

兩級NGW型減速器外形及安裝尺寸
兩級傳動比

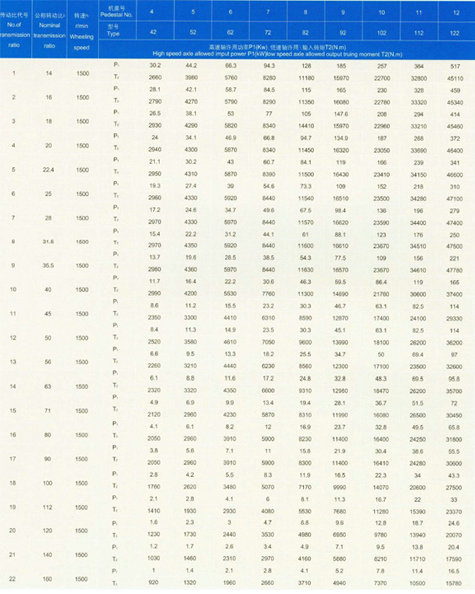

二級減速器承載能力表
減速機的選用方法
a.選用NGW型行星減速器時,應根據使用條件按下式計算:Nx=NsKlK2或Mx=MsKlK2
式中In which Nx-——選用輸入功率
Ns-——實際輸入功率
Mx——選用輸出扭矩
Ms——實際輸出扭矩

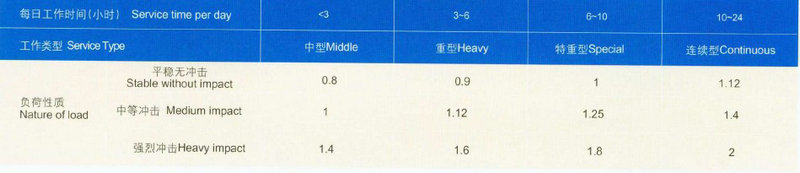

K1——使用系數,見表17

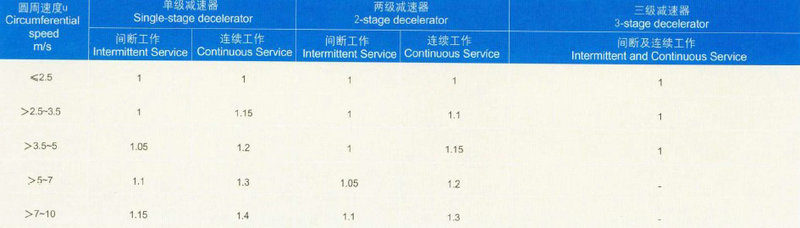

K2——與潤滑有關的系數。當減速器采用循環潤滑時K2=1,當減速器采用油池潤滑時K2推薦值見表18
根據計算出的NX或MX和其它已知條件按表11—16選用。所選用減速器應滿足Nx≤N1或Mx≤MH。
